Ritininių guolių tipai
Cilindrinės formos ritininiai guoliai
Kaip rodo pavadinimas, cilindriniai ritininiai guoliai yra tam tikros rūšies ritininiai guoliai, kuriuose cilindrai naudojami kaip riedėjimo elementas ir atskiriamoji terpė. Dėl vidinio plokščio paviršiaus šio tipo guoliai turi didesnį vidinių ir išorinių žiedų kontaktinį plotą. Cilindriniai ritininiai guoliai labiausiai tinka naudoti, kai reikia didelio našumo ir didelės apkrovos.
Kūginiai ritininiai guoliai
Kūginiai ritininiai guoliai būna įvairių dydžių ir konstrukcijų; Skirtingai nuo daugelio kitų tipų guolių, kūginiuose ritininiuose guoliuose išorinis žiedas vadinamas kaušeliu, o vidinis – kūgiu dėl savo formos. Šio tipo guolis paprastai susideda iš keturių pagrindinių elementų, tai yra puodelis, kūgis, kūginiai ritinėliai ir narvas, laikantis tuos ritinėlius tinkamoje vietoje.
Sferiniai ritininiai guoliai
Sferiniai ritininiai guoliai yra skirti atlaikyti dideles apkrovas, didelę vibraciją ir nesuderinamumą. Dėl didesnio vidinio radialinio tarpo, palyginti su gilių griovelių rutuliniais guoliais, specialus velenas ir korpusas tinka pagal poreikį. Dėl jų gebėjimo atlaikyti stiprią vibraciją ir nesuderinamumą jie idealiai tinka agregatų pramonei ir vibratorių/kratytuvų varikliams, taip pat pavarų dėžėms, dideliems elektros varikliams, generatoriams ir kitoms sunkioms reikmėms.

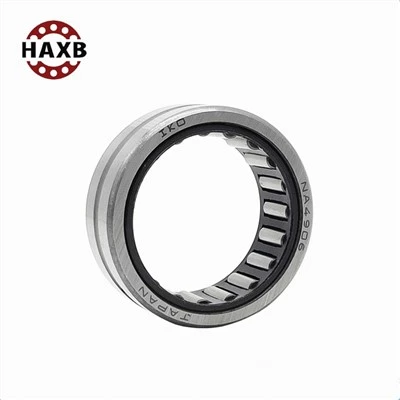

Adatinis ritininis guolis
Adatinis ritininis guolis yra specialus ritininio guolio tipas, kuriame naudojami ilgi, ploni, cilindriniai ritinėliai, primenantys poreikius. Jų riedėjimo elementai yra mažo skersmens ir ilgio. Adatiniai ritininiai guoliai yra kompaktiško dydžio, gali atlaikyti dideles radialines apkrovas ir turi ribotą greitį. Jie gali būti tiekiami su vidiniu ratu arba be jo ir paprastai randami aviacijos ir kosmoso pramonėje, svirties svirtyse, kumštelių sekikliuose, pavarų dėžėse, transporto priemonių transmisijose, atraminiuose velenuose ir kt.
Traukos ritininiai guoliai
Atraminiai guoliai atlaiko tik traukos apkrovas ir turi minimalią radialinę apkrovą. Kaip ir kitų tipų ritininiuose guoliuose, ritininio traukos guoliuose naudojami ritinėliai. Jie turi savaiminio išsilyginimo galimybes ir išgaubtus volelius.
Krumpliaračių guoliai
Ritininiai guoliai, kurie derinami su epicikline pavara, yra žinomi kaip krumpliaračio guoliai. Kiekvienam komponentui pavaizduoti naudojamas koncentrinis krumpliaračių ir ritinėlių kaitaliojimas su vienodu krumpliaračio žingsniu ir ritinėlio skersmenimis. Konjuguoti ritinėliai ir krumpliaračiai yra vienodo pločio, kai naudojami poromis. Sužadėtuvės yra silkės formos arba galinių paviršių įstrižai. Krumpliaračio guolis gali būti naudojamas kaip kinematinis paprastas planetinės pavaros mechanizmas laikrodžiuose ir matavimo prietaisuose.
Renkantis tinkamą ritininį guolį, reikia atsižvelgti į keletą svarbių veiksnių
Apkrova
Nustatykite apkrovos, kurią atlaikys guolis, dydį ir kryptį, nesvarbu, ar ji radialinė, ašinė, ar abiejų derinys.
Greitis
Atsižvelkite į aplikacijos sukimosi greitį, nes per didelis greitis gali turėti įtakos guolio veikimui.
Aplinkos sąlygos
Įvertinkite darbo aplinką, įskaitant temperatūrą, drėgmę ir teršalų poveikį, nes šie veiksniai gali turėti įtakos guolio tarnavimo laikui.
Išlygiavimas ir nesutapimas
Nustatykite, ar taikymui reikalingas guolis, kad būtų pašalintas nesutapimas, ir atitinkamai pasirinkite tinkamą tipą.
Erdvės apribojimai
Apsvarstykite laisvą vietą mašinose, nes ankštose vietose gali prireikti kompaktiškų sprendimų, tokių kaip adatiniai ritininiai guoliai.
Tikslumo reikalavimai
Kai kurioms programoms reikalingas didelis tikslumas, pavyzdžiui, medicinos ar puslaidininkių pramonėje.
Riedėjimo elemento naudojimas
Tiek ritininiuose, tiek rutuliniuose guoliuose yra riedėjimo elementas, narvas ir guolių įrenginiai, kuriuos sudaro guolis. Kai guolio riedėjimo elementas yra sferinis rutulys, jis tiesiog vadinamas rutuliniu guoliu.
Ritininiai guoliai sukurti taip, kad atlaikytų dideles apkrovas
Ritininiuose guoliuose vietoj rutulių naudojami ritinėliai, todėl juos galima naudoti esant radialinėms ir ašinėms apkrovoms, kai galimi nesutapimai. Įvairiais atvejais jie naudojami automobiliuose, pavyzdžiui, sunkvežimiuose, autobusuose ir transporto priemonėse.
Krovinių paskirstymas
Rutulinių guolių atveju jie perkelia apkrovas iš išorinės bėgių kelio į vidinę trasą, o ritininiuose guoliuose apkrovą paskirsto dideliame plote, todėl pageidautina geriau valdyti apkrovą, palyginti su rutuliniu guoliu. Taip atsitinka dėl linijos kontakto, dėl kurio jis gali atlaikyti atsparumą ir smūgius.
Kuris guolis geresnis
Tiek rutuliniai, tiek ritininiai guoliai gali būti skirtingos talpos, ritininis guolis gali būti geras smūgiams ir didelio atsparumo sąlygoms, o rutuliniai guoliai gali būti tinkami naudoti didesniu greičiu.
Atsižvelgiant į specifinius reikalavimus, pvz., apkrovos kryptis ir standumą, ritininis guolis gali būti sudarytas iš vienos arba dviejų eilių riedėjimo elementų. Guolių konfigūracija palaiko ir nukreipia veleną arba apkrovą radialiai arba ašine kryptimi kitų komponentų, pavyzdžiui, korpusų, atžvilgiu. Du atraminiai blokai, sumontuoti abiejuose galuose arba su pertrūkiais, turi pritvirtinti veleną nenaudojant varžtų.
Vietos nustatymo ir nenustatymo guolio konfigūracija
Vietos nustatymo konfigūracijoje guolio atrama ašine kryptimi liečia veleną. Kita vertus, nefiksuojantis guolių išdėstymas užtikrina ašinius poslinkius dėl šiluminio plėtimosi arba deformacijos skirtumo tarp veleno ir korpuso. Be to, jis siūlo didesnę komponentų toleranciją, turinčią įtakos atstumui tarp guolių.
Sureguliuota guolio konfigūracija
Sureguliuota guolių konfigūracija, velenas juda pirmyn ir atgal; viena guolio atrama leidžia atlikti teigiamą poslinkį, o kita (kryžminė) leidžia veleną išdėstyti priešinga kryptimi. Montuodami komponentą naudotojai pirmiausia turi sureguliuoti tarpą. Tokios konfigūracijos ritininių guolių pavyzdžiai yra kūginiai ritininiai guoliai (aptarta toliau).
Plaukiojančio guolio konfigūracija
Plaukiojančiame išdėstyme kryžminės padėties guolis ir kontaktiniai komponentai laisvai juda ašine arba radialiai įvairiais atstumais tarp dviejų galinių taškų. Šiluminio plėtimosi skirtumas tarp veleno ir korpuso ir komponento leistinos nuokrypos lemia plaukiojantį atstumą. Sferiniai ir gilių griovelių guoliai yra slankiosios konfigūracijos ritininių elementų guolių pavyzdžiai.
Norint įvertinti, kaip veikia ritininių elementų guoliai, pirmiausia būtų geriausia suprasti jų konstrukciją. Guolyje gali būti rutuliukų, rutulinių ritinėlių, kūginių ritinėlių arba adatinių ritinėlių. Juose yra vidinis ir išorinis žiedas su varžtinėmis dalimis. Juose taip pat yra tepalo, mažinančio trintį, ir sandariklius, kad nepatektų dalelės, kurios gali užteršti alyvą.
Narveliuose esančios kišenės atskiria riedėjimo elementus ir išlaiko pastovų atstumą, kai aparatai rieda lenktynių trasose. Kaip minėta, ritininiai guoliai būna įvairių konfigūracijų, įskaitant vienos ir dviejų eilių elementus.
Cilindrai tarp vidinės ir išorinės lenktynių leidžia narveliams elementams riedėti bėgimo takeliais išilgai vienos ašies. Riedėjimo elementai eksploatuojant be narvelių nuslystų iš savo padėties ir sukeltų guolio gedimą. Narveliai neatlaiko jokių apkrovų, o jų paskirtis – laikyti volelius vietoje. Taip pat yra guolių be narvelių, vadinamų visiškai papildomais guoliais (FCB). Paprastai FCB turi daugiau riedėjimo elementų, atlaikančių sunkesnius krovinius. Kitas pranašumas yra tai, kad jie gali atlaikyti staigias smūgines apkrovas, nes volai tolygiai paskirsto apkrovą visoje lenktynių trasoje.
Taip pat reikia sutepti ritininius guolius. Ar tepti, ar ne, priklauso nuo perkamo produkto. Užsandarinti ritininiai guoliai paprastai būna iš anksto sutepti, todėl nereikia papildomo tepimo. Nesandarioms turi būti taikomas tepimo planas, vadinamas elastohidrodinaminiu tepimu, ir jie turi atitikti gamintojo specifikacijas.
Taikant šį tepimo režimą, tepalas, paprastai mažesnis nei vienas mikronas, naudojamas, kai slėgio lygis siekia iki 34 500 barų (500, 000 psi). Tepalas dalinai sukietėja ir elastingai deformuoja riedėjimo elementus ir kontaktinį paviršių. Bet koks alyvos užteršimas gali labai pabloginti sutapimo paviršių ir dėl to gali susikaupti daugiau susidėvėjusių dalelių.
Ritininiai guoliai, įskaitant cilindrinius, kūginius, sferinius ir adatinius guolius, yra pagaminti iš keturių pagrindinių komponentų
Vidinis žiedas
Vidinis žiedas yra komponentas, prijungtas prie besisukančio veleno. Jis tarnauja kaip pagrindinis laikantis guolio paviršius ir tiesiogiai sąveikauja su ritinėliais. Vidinės lenktynės konstrukcija ir geometrija yra labai svarbios guolio veikimui ir turi būti tinkamai pritvirtintos prie veleno, kad būtų užtikrintas efektyvus apkrovos paskirstymas.
Išorinis žiedas
Išorinis žiedas, kuris supa vidinį žiedą ir suteikia fiksuotą tvirtinimo paviršių guoliui. Jis yra prijungtas prie korpuso arba mašinos konstrukcijos. Kaip ir vidinis žiedas, išorinio žiedo konstrukcija atlieka gyvybiškai svarbų vaidmenį guolio veikime. Jis turi būti saugiai išdėstytas guolio korpuse.
Volai yra apkrovą laikantys guolio elementai. Šie cilindriniai, kūginiai, sferiniai arba adatos formos komponentai perduoda taikomas jėgas ir užtikrina sklandų sukimąsi. Ritinėlių konstrukcija skiriasi priklausomai nuo guolio tipo ir pritaikymo. Cilindriniai ritinėliai paprastai randami cilindriniuose ritininiuose guoliuose, o kūginiai ritinėliai naudojami kūginiuose ritininiuose guoliuose ir pan.
Narvas (ritinio laikiklis)
Narvelis, taip pat žinomas kaip ritinėlio laikiklis arba separatorius, yra esminis komponentas, palaikantis atstumą ir išlyginimą tarp ritinėlių guolyje. Tai neleidžia volams tiesiogiai liestis vienas su kitu, o tai gali sukelti trintį ir nusidėvėjimą. Be to, narvas padeda tolygiai paskirstyti tepalą guolio viduje. Narvelio medžiaga ir dizainas gali skirtis priklausomai nuo konkrečių guolių reikalavimų.
Norint pasirinkti tinkamus ritininius guolius konkrečiam pritaikymui, reikia atsižvelgti į keletą veiksnių
Apkrovos reikalavimai
Nustatykite apkrovos dydį ir tipą, kurį turi išlaikyti guolis, nesvarbu, ar tai radialinė, ašinė ar kombinuota.
Greitis
Apsvarstykite sukimosi arba linijinį greitį, kuriuo veiks guolis, kad įsitikintumėte, jog jis gali valdyti reikiamą apsukų skaičių.
Eksploatavimo sąlygos
Įvertinkite aplinkos veiksnius, tokius kaip temperatūra, drėgmė ir dulkių ar cheminių medžiagų, kurios gali turėti įtakos guolio veikimui, poveikis.
Erdvės ir dizaino apribojimai
Atsižvelkite į laisvą erdvę ir guolio dydį, dizainą ir montavimo reikalavimus.
Montuojant guolį reikia palikti tam tikrą tarpą, kad darbo metu jis galėtų laisvai suktis. Tačiau jei tarpas yra per didelis arba per mažas, dėl to guolis gali veikti prastai, todėl jį reikia sureguliuoti pagal guolio dydį ir darbo reikalavimus.
Valymas
Labai svarbu, kad guoliai būtų švarūs. Kiekvieną kartą pakeitus tepalinę alyvą, reikia išvalyti guolius ir patikrinti, ar nėra kokių nors sutrikimų, tokių kaip pašalinės medžiagos, pažeidimai ir pan.
Reguliarus tepimas
Naudojant guolius reikia tinkamai sutepti, kad būtų sumažintas nusidėvėjimas ir trintis. Todėl būtina reguliariai į guolius pilti atitinkamą kiekį tepalinės alyvos ar tepalo, atkreipti dėmesį į tepalo valymą ir keitimą.
Reguliarus patikrinimas
Darbo metu guoliai susidėvės ir pavargs, todėl guoliai turi būti reguliariai tikrinami ir keičiami, siekiant išvengti gedimų ir turėti įtakos normaliam įrangos veikimui.
Čia rasite atsakymus, kokioms apkrovoms geriausiai tinka ritininiai guoliai
Ritininiai guoliai puikiai tinka didelėms radialinėms ir kai kurioms ašinėms apkrovoms valdyti. Cilindriniai ritinėliai guolio viduje yra skirti valdyti pirmiausia radialines jėgas – jėgas, statmenas sukimosi ašiai. Didelis kontaktinis plotas tarp ritinėlių ir vidinių/išorinių bėgių leidžia ritininiams guoliams išlaikyti dideles radialines apkrovas be pernelyg didelio susidėvėjimo.
Kūginiai ritininiai guoliai gali atlaikyti kombinuotas radialines ir traukos apkrovas, nes ritinėliai yra kūginiai, kitaip nei cilindriniai ritininiai guoliai, kurie atlaiko radialines apkrovas. Kampiniai kūginių ritininių guolių vidinių ir išorinių žiedų paviršiai leidžia išlaikyti ašines / traukos apkrovas, veikiančias lygiagrečiai sukimosi ašiai. Tačiau jie negali atlaikyti tokio paties dydžio ašinių apkrovų kaip specialieji traukos guoliai, pvz., rutuliniai traukos guoliai arba plokšteliniai traukos guoliai.
Tokiose srityse kaip transporto priemonių ratų stebulės, konvejerių ritinėliai, pavarų dėžės, skriemuliai, bėgių vagonų ašys ir pramoniniai ventiliatoriai, ritininiai guoliai yra puikūs, nes jie daugiausia atlaiko radialines apkrovas. Volai labai gerai atlaiko periferines apkrovas. Ritininiuose guoliuose tarp ritinėlių gali būti narvelių / kreiptuvų, kad jie būtų tolygiai išdėstyti ir išvengtų iškrypimo veikiant apkrovai. Dėl didelių radialinių apkrovų ir tam tikros ašinės apkrovos ritininiai guoliai yra universalus pasirinkimas sukamiesiems judesiams valdyti, palyginti su slydimo guoliais ar įvorėmis.
Štai keletas patarimų, kurie padės išvengti ritininio guolių gedimo:
Tinkamas tepimas
Įsitikinkite, kad guolis yra suteptas tinkamo tipo ir kiekio tepalu arba alyva. Netinkamas tepimas yra pagrindinė priešlaikinio guolių gedimo priežastis. Pakartotinai sutepkite tinkamus priežiūros intervalus.
Apsaugoti nuo teršalų
Nuo guolio laikykite nešvarumus, drėgmę, dulkes ir kitus teršalus. Dėl užteršimo tepalas gali suskaidyti arba dalelės gali patekti tarp ritinėlių ir bėgių, o tai gali sukelti susidėvėjimą ir nuovargį. Norėdami apsaugoti guolį, naudokite sandariklius arba skydus.
Tinkamai išlygiuokite guolį
Netinkamas išlyginimas apkrauna guolį ir sukelia netolygų bei greitesnį susidėvėjimą. Įsitikinkite, kad guolis tinkamai suderintas korpuse ir su visais velenais. Montuodami naudokite lygiavimo įrankius.
Valdykite apkrovą ir vibraciją
Per didelė guolio apkrova arba per didelė vibracija gali sukelti nuovargio įtrūkimus ir įtrūkimus. Įsitikinkite, kad guolio taikymas neviršija apkrovos ribų, ir valdykite išorinius vibracijos šaltinius.
Tinkamas montavimas ir valdymas
Naudokite tinkamus montavimo ir išėmimo įrankius, kad montavimo metu nepažeistumėte guolio. Venkite guolio kalti ar veržti ant veleno arba į korpusą.
Reguliariai tikrinkite
Reguliariai tikrinkite guolius dėl triukšmo, laisvumo, tepalų būklės ir susidėvėjimo dalelių. Suplanuotos patikros ir pakeitimas, kai atsiranda pirmieji nusidėvėjimo požymiai, gali padėti išvengti gedimų eksploatacijos metu.
Kaip nustatyti tinkamą ritininių guolių dydį
Štai keletas patarimų, kaip nustatyti tinkamą ritininių guolių dydį:
Pažiūrėkite į veleno skersmenį ir korpuso angą, kurioje bus montuojamas guolis. Vidinis guolio skersmuo turi tiksliai atitikti veleno skersmenį, o išorinis skersmuo turi atitikti korpuso angą.
Apsvarstykite apkrovas ir greičius, kuriuos turės išlaikyti guolis. Didesnė apkrova arba didesnis greitis paprastai reikalauja didesnių guolių. Gamintojų kataloguose pateikiami skirtingų dydžių guolių apkrovos ir greičio rodikliai, kurie gali padėti pasirinkti.
Atsižvelkite į tvirtus prigludimus. Jei guolis bus klijuojantis ant veleno, turite pasirinkti guolį, kurio vidinis skersmuo yra šiek tiek mažesnis nei veleno, kad sukurtumėte trukdžius. Panašiai ir dėl išorinio skersmens trukdžių, tinkančių korpuse.
Pagalvokite apie vidinį klirensą. Ritininiams guoliams reikalingas tam tikras vidinis tarpas tarp vidinės ir išorinės lenktynių ir riedėjimo elementų. Per didelis arba per mažas atstumas gali neigiamai paveikti našumą. Tarpo specifikacijos padeda pasirinkti tinkamo pločio arba serijos guolius.
Jei tai yra esamos įrangos pakaitinis guolis, žr. visas OĮG rekomendacijas. Laikykitės arčiau originalios įrangos gamintojo rekomenduojamų guolių dydžių ir tipų.
Apsvarstykite galimybes, pvz., vientisus apdirbtus guolius, skirtus ypatingiems matmenims, kurie nėra įtraukti į standartinius gamintojų katalogo dydžius.
Atsižvelgdami į tinkamus išmatavimus ir dizaino aspektus, galite susiaurinti katalogų arba pasirinktinių ritininių guolių asortimentą, kad atitiktumėte jūsų taikymo reikalavimus. Taip pat rekomenduojama kreiptis į guolių tiekėjus dėl patarimų.
Mūsų gamykla
HAXB yra pirmaujanti aukštos kokybės gilių griovelių rutulinių guolių gamintoja Kinijoje. Taip pat apima plonasienius kūginius ritininius guolius. Sukimosi greitis gali siekti daugiau nei 25, 000 aps./min. ir gali būti pritaikytas visų tipų didelės spartos varikliams. Mūsų HAXB prekės ženklas daugiausia gamina vidutinės ir aukštos klasės guolius (rutulinius guolius, adatinius ritininius guolius ir savaiminio tepimo guolius), tikėdamiesi suteikti vartotojams tinkamesnius pasirinkimus.
K: Kam naudojamas ritininis guolis?
Kl .: koks yra riedėjimo ir slydimo guolio pritaikymas?
K: Kokioms apkrovoms geriausiai tinka ritininiai guoliai?
K: Kuo skiriasi ritininis guolis ir rutulinis guolis?
Kl .: Kokie yra skirtingi ritininių guolių tipai?
K: Kokie yra ritininių guolių naudojimo pranašumai?
Kl .: Kaip nustatyti tinkamą ritininio guolio dydį?
Kl .: Kaip sumontuoti ritininį guolį?
K: Kaip prižiūrite ritininį guolį?
Kl .: Kas yra cilindrinis ritininis guolis?
K: Į kokius veiksnius reikia atsižvelgti renkantis ritininį guolį?
Kl .: Kokios yra dažniausios ritininių guolių problemos?
K: Kokios medžiagos naudojamos ritininiams guoliams gaminti?
K: Ar ritininiai guoliai gali atlaikyti aukštą temperatūrą?
K: Kuo skiriasi ritininis guolis ir rutulinis guolis?
Kl .: Kas yra sferinis ritininis guolis?
Kl .: Kaip galima išvengti ritininių guolių gedimų?
Kl .: Kas yra adatinis ritininis guolis?
Kl .: Kaip sužinoti, kada reikia pakeisti ritininį guolį?
Kl .: Kuo skiriasi atviri ir sandarūs ritininiai guoliai?
Kaip vienas profesionaliausių ritininių guolių gamintojų ir tiekėjų Kinijoje, mes pasižymime kokybiškais produktais ir konkurencinga kaina. Būkite tikri, kad čia iš mūsų gamyklos nusipirksite aukštos kokybės ritininį guolį.
